MSAN: платформы «переходного периода»

Мультисервисные платформы доступа, обеспечивающие доступ к разнообразным услугам на базе одного шасси, помогают операторам эффективнее использовать существующую инфраструктуру и плавно переходить к новым видам сервисов. Платформы MSAN так или иначе применяет сегодня большинство операторов связи.

MSAN в проектах


За последние десять лет на оборудовании Keymile были реализованы многие крупные проекты, в том числе для операторов «Совинтел», СЗТ, ЮТК, «ЦентрТелеком», «Сибирьтелеком», «Таттелеком», «Мостелеком», «Нева-Лайн», «Комстар», АСВТ. В частности, на платформе MileGate внедрена первая на предприятиях холдинга «Связьинвест» сеть нового поколения NGN (проект для ОАО «Урал-связьинформ»).


***


О проектах ZyXEL в России известно немного; в мире клиентами компании являются операторы Chunghwa Telecom (CT), Telenor, NTT. Например, только для CT ZyXEL поставила оборудование, достаточное для подключения 2,5 млн DSL-абонентов. В России ZyXEL активно сотрудничает с такими региональными компаниями, как «Связьинвест», «Таттелеком» и «Башинформсвязь». В странах СНГ в числе ее клиентов можно назвать «Молдтелеком» и «Казахтелеком».

***


Несмотря на то что линейка оборудования QTECH выпущена недавно, на сегодня оборудование производителя используется в структурах Минтранса, ФНС, ФТС России, компании «Ростелеком», а также на ряде производственных предприятий.


***


Маршрутизаторы Ericsson серии SmartEdge установлены в сети компании «Комстар».


***


Операторы «Ижсвязьинвест», «ЮгТелеКом», «Азер-Онлайн» сделали выбор в пользу мультисервисных решений Allied Telesis. Платформы этого производителя активно используются по всему миру. Из европейских компаний клиентами Allied Telesis недавно стали UPC (Tornado Systems) в Румынии, RIO Media в Чехии, DGS Systems в Швеции. Кроме того, устройства серии iMAP используют для строительства индустриальных сетей передачи данных некоторые энергетические компании, которым необходимо собирать статистику со множества разнообразных контрольно-измерительных приборов.


 ***


На оборудовании Huawei реализован проект крупнейшей в России сети NGN, созданной для Московского филиала ОАО «ЦентрТелеком». На данный момент сеть способна поддерживать более 250 тыс. абонентов. Еще один крупный проект – сеть связи для ОАО «МГТС», где количество абонентов широкополосного доступа превысило 80 тыс. В целом по России только для традиционных операторов смонтировано более миллиона портов на узлах мультисервисного доступа Huawei. Добавим также, что на базе оборудования для сетей NGN этого производителя на постсоветском пространстве работают сети операторов в Казахстане, Кыргызстане, Узбекистане, Азербайджане.

В последние годы на мировом телекоммуникационном рынке все большую популярность приобретает особый класс операторских устройств – мультисервисные платформы доступа, или MSAN (Multi Service Access Node), обеспечивающие поддержку множества услуг, от традиционной телефонии до IPTV, в рамках единой аппаратной платформы. Физически MSAN представляет собой шасси, в котором объединены несколько шин передачи данных (TDM, DSL, Ethernet), блоки питания, вентиляторы, а также интерфейсы для связи с абонентами и сетью оператора. В шасси MSAN есть специальные унифицированные разъемы, в которые устанавливают специализированные платы-«лезвия», предназначенные для конкретного вида услуг (телефония, доступ в Интернет, управление и т.д.). Подобно TDM-концентратору или DSLAM, мультисервисная платформа, в зависимости от назначения, может устанавливаться на территории районной АТС или непосредственно возле абонента – в жилом доме, гостинице, офисном центре. Поскольку MSAN – это решение операторского уровня, большинство производителей создают свои системы с учетом возможности их объединения по кольцевой топологии и оснащают специальными механизмами быстрого (не более 50 мс) восстановления соединений в случае аварии.


Мультисервисная платформа доступа имеет различные интерфейсы, предназначенные для связи с транспортной сетью оператора и с оборудованием абонента. Подключение к опорной сети (как правило, посредством ВОЛС) происходит с помощью специальных плат – коммутаторов Ethernet (GbE, 10GbE), SDH, CWDM и др. В то же время набор интерфейсов в сторону абонента гораздо шире.


В рамках одного шасси, в зависимости от класса платформы и производителя, размещается от шести до 22 отдельных абонентских плат, каждая из которых поддерживает свою технологию. В большинстве случаев узел MSAN обеспечивает одновременную работу плат xDSL (ADSL, VDSL, SHDSL), FTTx, xPON, WiMAX, а также телефонные интерфейсы ТфОП. Такой подход позволяет операторам, с одной стороны, не терять существующих абонентов, а с другой – предоставлять новые появляющиеся услуги, тем самым повышая свою прибыль и привлекая новых клиентов. Некоторые модели MSAN можно объединять в стек, повышая общую емкость системы.


Мониторинг и управление MSAN осуществляются дистанционно и централизованно, посредством специализированных плат (которые нередко продублированы) и фирменного программного обеспечения. В ряде случаев управление и настройка мультисервисной платформы выполняются с помощью особого централизованного сервера. Кроме того, MSAN поддерживает механизмы QoS, позволяющие в каждом направленном к абоненту канале передавать несколько независимых потоков данных. Такой подход незаменим при формировании индивидуальных пакетов услуг для абонентов, если, например, оператор предлагает сервисы Triple Play.


Выгоды для оператора


Использование систем типа MSAN обеспечивает оператору целый ряд конкурентных преимуществ. Одно из главных – возможность предоставлять широкий набор услуг на базе единого комплекса оборудования. Мультисервисные платформы позволяют варь-ировать наборы однородных сервисов с течением времени: можно, например, перейти от услуг передачи голоса по аналоговой сети к передаче голоса по сети IP или постепенно перевести абонентов с одной технологии передачи данных на другую (скажем, с DSL на PON). При такой схеме удается существенно продлить жизненный цикл мультисервисного узла доступа. Кроме того, с помощью MSAN оператор может эффективнее использовать сетевые ресурсы, поскольку разные услуги предоставляются посредством одного и того же набора оборудования.


Не секрет, что выручка операторов от предоставления традиционных голосовых услуг сегодня неуклонно снижается, говорит Светлана Скворцова из компании «Эрикссон». Поэтому операторы инвестируют в проекты, в которых их сетевая инфраструктура трансформируется таким образом, чтобы дать возможность предоставлять различные мультимедийные услуги на базе единой IP-платформы.


По мнению Андрея Григорьева (группа компаний «Натекс»), в настоящее время общая тенденция на рынке телекоммуникационных услуг состоит в том, чтобы абонент, наряду с традиционными услугами, мог легко получить дополнительные сервисы, такие как IPTV, VoD и другие. Естественно, любой оператор заинтересован в том, чтобы абонент обратился за расширением предоставляемых услуг именно к нему, и здесь в выигрышном положении окажется тот, кто сможет предоставить дополнительные сервисы при наименьших затратах.


Олег Канунников (ООО «Кимайл») отмечает, что современные мультисервисные платформы доступа позволяют сократить эксплуатационные расходы благодаря инструментам централизованного управления и контроля каждого элемента сети, а также гибкости конфигураций оборудования.


Андрей Матузко из компании QTECH полагает, что решения на основе MSAN позволят с минимальными затратами сконцентрировать трафик различных услуг, узкополосных и широкополосных сетей, преобразовать его в цифровой формат и консолидировать с транспортной сетью. Это, в свою очередь, за короткий срок повысит для оператора эффективность использования инфраструктуры передачи данных.


Как считает Михаил Воробьев (ZyXEL), прежде всего мультисервисная платформа позволяет оператору гибко реагировать на потребности абонента. Часто в одном районе соседствуют как домашние, так и корпоративные пользователи с разными требованиями к доступу в сеть и набору предлагаемых услуг. Домашний абонент больше ориентируется на развлекательную и мультимедийную составляющую, тогда как корпоративный клиент в первую очередь заинтересован в качестве услуг, адаптированных под конкретные нужды бизнеса, и в гарантиях информационной безопасности.


При этом следует понимать, что мультисервисные платформы доступа большей частью ориентированы на операторов традиционной проводной телефонии, имеющих в своем распоряжении большое количество медных линий. Они наиболее привлекательны для компаний, комбинирующих услуги передачи голоса и данных с использованием различных технологий на уровне сетей доступа.


В то же время Александр Летягин из представительства MRV в странах СНГ и Балтии предполагает, что традиционные сети в течение какого-то времени будут сосуществовать с мультисервисными, постепенно сдавая позиции. Подобное вытеснение, очевидно, займет 5–10 лет, ведь нет смысла резко отказываться от налаженной и работающей инфраструктуры. Тем не менее переход на мультисервисную сеть, хоть и принесет большие дивиденды в дальнейшем, но потребует значительных вложений на первом этапе.


Как отмечает Виталий Мосеев («Классика»), сегодня еще нельзя говорить об ощутимом вытеснении мультисервисными платформами решений, ориентированных на предоставление одного вида телекоммуникационных услуг. Скорее можно сказать, что оба типа решений сосуществуют и находят применение в определенных сегментах рынка.


Мультисервисные платформы – похожие и разные


Большое количество мультисервисных платформ доступа, представленных на нашем рынке, не всегда переходит в «качество». Иными словами, не все производители, предлагающие в России устройства такого класса, могут похвастаться крупными реализованными проектами. Поэтому в первую очередь мы уделим внимание системам, допущенным в российские операторские сети. К тому же в обзор не попали платформы, использованные в «секретных» проектах (т.е. в тех, данные о которых по тем или иным причинам не предназначены для публикации).


Мультисервисная платформа доступа Allied Telesis iMAP9700 Серия мультисервисных систем доступа, разработанных Allied Telesis, носит название iMAP9000. По словам Андрея Тарасова и Алексея Воронина из компании Allied Telesis, главные преимущества этих решений – продублированные матрица коммутации и блоки питания, что обеспечивает высокий уровень отказоустойчивости, необходимый операторам связи. Рабочий диапазон температур данного шасси составляет от –30 до +65°С, что в ряде случаев позволяет устанавливать его в уличных шкафах без систем кондиционирования или подогрева. Еще один фактор отказоустойчивости – технология EPSR (RFC3619), позволяющая строить сети с кольцевой топологией, причем время восстановления (сходимости) такой сети при выходе из строя одного из сегментов не превышает 50 мс.


Из технологий передачи данных iMAP поддерживает GEPON, ADSL, VDSL, Ethernet c различными типами интерфейсов, каналы E1/T1; кроме того, обеспечивается конвертирование цифрового сигнала IP-телефонии в аналоговый посредством сервисного модуля с портами FXS. Для подключения мультисервисной платформы к магистральным каналам передачи данных используются модули 10 Gigabit Ethernet.


В серию входят три основные модели: iMAP9700, 9400 и 9100, которые отличаются в основном количеством поддерживаемых интерфейсных плат. Старшая модель 9700 вмещает до 17 абонентских плат расширения, а также по два модуля для управления и связи с опорной сетью оператора. Для настройки и управления сетью платформ iMAP имеется фирменное ПО NMS.


Компания Keymile предлагает в сфере MSAN два основных продукта – платформы серий MileGate и UMUX. В Keymile MileGate на базе одной системы объединены интерфейсы широкополосного доступа (ADSL2plus, SHDSL, VDSL2, Ethernet), аналоговых линий (ТфОП), ISDN, а также функции IP-телефонии. Платформа MileGate предоставляет функции шлюза VoIP и может работать в расширенном температурном диапазоне. Модельный ряд состоит из трех устройств – 2011, 2300 и 2500, наиболее мощное из которых (MileGate 2500) рассчитано на 21 слот, причем до 20 из них могут быть заняты абонентскими платами. Связь с опорной сетью организована по каналам E1 или волоконно-оптическим линиям Ethernet.

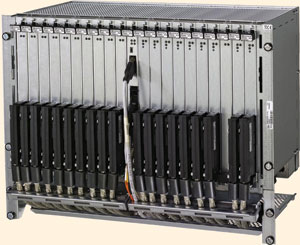

Платформа Keymile MileGate 2500Система UMUX (представленная двумя моделями – 1500 и 1200) позиционируется производителем как универсальный многофункциональный мультиплексор доступа для частных и общественных сетей, одновременно поддерживающий технологии PDH, SDH, ATM и Ethernet. Система обеспечивает также функции кросс-коммутации, голосового и VoIP-шлюзов. UMUX 1500 вмещает до 21 платы расширения и способен работать в температурном диапазоне от –20 до +55°С (без вентиляции) или +70°С (с вентиляцией). Для комплексного управления платформами MileGate и UMUX Keymile предлагает собственный программный комплекс UNEM.


Основная на сегодня MSAN компании Huawei Technologies – стекируемая платформа HONET UA5000. Она объединяет в рамках одного комплекса, занимающего физически два шкафа, до 3968 абонентских портов ADSL и столько же портов аналоговой телефонии. В UA5000 используются шасси двух типов – «главное» и «подчиненные». Первый тип содержит платы управления и вмещает до 12 абонентских плат, второй предназначен исключительно для плат расширения (до 18 единиц). Модель UA5000 поддерживает абонентские интерфейсы ADSL, ADSL2+, VDSL, ATM SHDSL, TDM SHDSL, ТфОП, ISDN BRI/PRI, E1, V.35, V.24 и ряд других и может подключаться к операторским сетям по GbE, ATM, FE.


В системе HONET UA5000 применяется ряд фирменных технологий Huawei, в частности, VQE (очистка передаваемого голоса от аудиошумов), VAG (приоритизация доступа абонентов к сети). Кроме того, для управления многоадресной передачей данных на основе профилей (что важно, например, для услуг triple play) используется IGMP-proxy, поддерживающая одновременно до 1000 групп мно-гоадресной рассылки. Для администрирования платформы UA5000 имеется интегрированная система управления фиксированной сетью связи iManager N2000. Однако, несмотря на универсальность и широкую функциональность, UA5000 постепенно вытесняется новым продуктом Huawei – MA56xx.

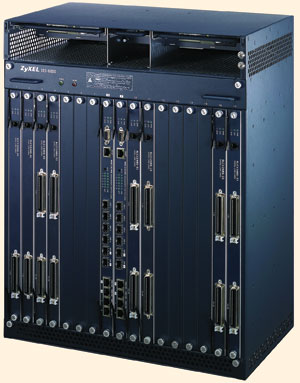

IP NGN-коммутатор ZyXEL IES-6000Компания MRV предлагает серию OS 900/9000 – мощную мультисервисную платформу с медными и оптическими интерфейсами: от E1/OC3/STM-1 и FE до 10GE/OC192/STM64. Для защиты соединений в кольцевых топологиях, помимо прочих технологий, реализован протокол ERP, гарантирующий восстановление связи за время не более 50 мс. В устройствах этой серии поддерживается резервирование и горячая замена блоков питания. Для централизованного управления используется как классическая система управления Megavision, так и NMS ProVision, позволяющая оперировать не толь-ко отдельными устройствами, но и комплексными сервисами.


Мультисервисные платформы компании ZyXEL представлены в первую очередь IP NGN-коммутаторами IES-5000/6000 (рассчитанными соответственно на 576 и 1152 портов). Они оснащаются абонентскими платами с поддержкой модулей FXS, ADSL2/2+, SHDSL.bis и VDSL2.


Коммутаторы используются с 72-портовыми модулями ADSL2+, 48-портовыми FXS и с четырьмя типами линейных модулей – на 48 портов ADSL2+ Annex A/Annex B, SHDSL и на 24 порта VDSL2. Модули заменяются без выключения коммутатора. Управляющие модули MSC1000G в платформе могут быть продублированы для повышения отказоустойчивости. Для связи с ядром сети оператора служат медные и оптические порты 10GbE (IES-6000) и GbE (IES-5000/5005/6000), для каскадирования коммутаторов – SFP- и XFP-трансиверы. Поддержи-вается технология MVR для многоадресных рассылок абонентам, подключенным к разным VLAN, обеспечивается управление с помощью веб-интерфейса, Telnet, SNMP, ПО NetAtlas Access и т.д. В целях безопасности и надежности предоставления услуг администраторы, обслуживающие систему, могут быть разделены на три группы с разными уровнями полномочий.


Линейка мультисервисных платформ доступа компании QTECH представлена тремя ключевыми системами – QBM-5000, QBM-P5000-6 и QBM-P5000-15 (формфактор 19”,1/3/6U, емкость 3/5/12 сервисных слотов соответственно) и рядом расширений.


Платформы построены на основе цифровых матриц кросс-коммутации различной емкости – 4 × 4E1 у QBM-5000 и 128 × 128Е1 для QBM-P5000-6/ P5000-15, которые устанавливаются в шасси вместе с модулями абонентских и линейных интерфейсов, как цифровых, так и аналоговых. Платформа поддерживает широкую номенклатуру интерфейсов: FXS, FXO, E&M, E1, RS233, V.24, RS422, RS485, V.35, FE, GE, G.SHDSL, STM-1 и др.


В архитектуру платформы заложены принци-пы резервирования источников питания, матриц кросс-коммутации и линейных агрегатных интерфейсов. Интеграция платформ в сети оператора с платформами других производителей возможна по стыкам FXS, FXO, E&M, E1, FE, GE, G.SHDSL, STM-1, если они реализованы в соответствии с рекомендациями ITU-T и IEEE. Платформа является каскадируемой и масштабируемой в силу своей модульной архитектуры. Базовое конфигурирование состоит в за-дании с консоли параметров SNMP-интерфейсов, дальнейшая настройка и управление платформой возможны из единого центра с по-мощью интегрированной системы управления QNMS.

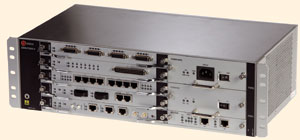

Система QTECH QBM-5000-6У компании «Натекс» флагманом в сфере мультисервисного доступа является система Nateks VoiceCom 8000 MSAN. Она предназначена для рабо-ты с программными коммутаторами (SoftSwitch) и для предоставления услуг широкополосного доступа по медным линиям (ADSL/VDSL) либо по оптике (GEPON). VoiceCom 8000 MSAN можно использовать в качестве IP DSLAM емкостью до 720 абонентов ADSL2+. Кроме того, поддерживаются интерфейсы VDSL/VDSL2, Giga-bit Ethernet, передача потоков Е1 по IP-сетям и протоколы SIP, MGCP, MEGACO.


Еще один крупный игрок на рынке мультисервисных платформ доступа – компания Ericsson. Основной ее продукт в этой области, пограничный мультисервисный маршрутизатор SmartEdge 400/800/1200, ориентирован на обслуживание требовательных к ресурсам приложений, таких как видео в формате HDTV или мобильный широкополосный доступ в Интернет.


Система SmartEdge позволяет упростить структуру сети оператора, объединяя функции агрегации Ethernet-трафика, управления абонентами (с помощью встроенного B-RAS) и маршрутизации IP/MPLS в рамках единой платформы. В числе основных функций маршрутизатора – динамическое регулирование пропускной способности канала, управление приоритетом трафика, обеспечение QoS, пограничный контроллер сеансов для VoIP и IMS и т.д.


В устройствах семейства SmartEdge реализована полносвязная распределенная архитектура (линейные карты объединены по принципу «каждая с каждой»). Это позволяет обойтись без центральной коммутирующей матрицы, общих модулей связности и активных компонентов шасси.

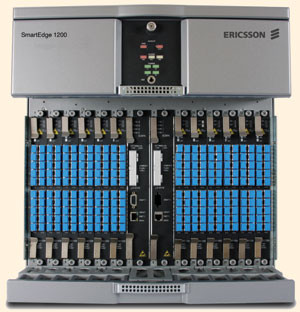

Мультисервисный маршрутизатор Ericsson SmartEdge 1200Маршрутизаторы SmartEdge 400/800/1200 поддерживают различные интерфейсы, включая Ethernet, ATM, Packet over SONET (PoS). Для всех линейных плат возможна горячая замена. Шасси SmartEdge обратно совместимо с интерфейсными модулями предыдущих по-колений.


NGN как основа мультисервисности


Мультисервисные платформы доступа – важнейший элемент при построении сетей нового поколения (Next Generation Networks). По мнению многих специалистов, NGN – это уже не перспектива, а «день сегодняшний» для большинства крупных российских операторов. Так, Павел Крылов из регионального отделения Huawei по России, Украине и Белоруссии полагает, что все проекты расширения или создания новых сетей уровня коммутации связаны с построением NGN. Это объясняется относительной дешевизной NGN-устройств, массовостью их производства и удобством внедрения (распределенная архитектура, стыки по пакетной сети, стандартные интерфейсы). На данный момент технологии NGN используются в 30% операторских сетей в России. Постепенно, по принципу окупаемости, эта технология будет внедрена повсеместно. Подтверждается это и новыми приказами регулятора – с 2011 г. официально разрешается строить полноценные сети NGN.


Первые проекты NGN появились в России еще в 2005 г., но большая часть телефонных сетей в России базируется на коммутации каналов, а не пакетов. Поэтому в предстоящие 5–10 лет участникам телекоммуникационного рынка предстоит напряженная работа по модернизации операторских сетей.


В мире движущими силами развития NGN являются Интернет и мобильные сети. В развитии этих сегментов Россия несколько отстает от стран Евросоюза или «азиатских тигров». Однако отставание играет на руку отечественным операторам, которые могут употребить образовавшийся запас времени для изучения опыта других стран и избежать потенциальных ошибок.


Мультисервисные платформы доступа, несмотря на всю свою универсальность, все же относятся скорее к решениям «переходного периода», которое имеет смысл внедрять там, где есть развитая инфраструктура медных абонентских сетей и в то же время радикальный переход на ВОЛС или беспроводные широкополосные технологии экономически неоправдан. Однако в России количество медных телефонных линий достаточно велико, и потому системы MSAN еще долго будут играть важную роль при создании и эксплуатации сетей доступа многих отечественных операторов связи.  #999999">икс
