27 августа 2018

Надежный ЦОД – безопасные полеты

Новый ЦОД ФГУП «Государственная корпорация по организации воздушного движения в Российской Федерации» построен с использованием передовых технических решений Schneider Electric.

«Госкорпорация по ОрВД», ведущая свою историю от Единой системы управления воздушным движением СССР, обслуживает в год более 1,5 млн полетов, которые проходят над территорией более 26 млн кв. км. Одновременно под управлением предприятия находятся свыше 1000 воздушных судов.

Новый ЦОД по плану станет первым элементом катастрофоустойчивого комплекса из нескольких объектов, развернутых в разных регионах страны. Этот комплекс обеспечит централизацию ИТ-сервисов, используемых административно-управленческими подразделениями Госкорпорации. По сути, он станет основой частного облака для предоставления современных ИТ-сервисов. Кроме того, комплекс может стать технологическим центром для управления инфраструктурой  имеющихся в корпорации серверных и небольших ЦОДов.

ЦОД построен в специально подготовленном помещении нового офисного здания «Госкорпорация по ОрВД». Основным поставщиком инженерного оборудования выступила компания Schneider Electric.

Как рассказывает Антон Шувалов, заместитель директора по ИТ «Госкорпорации по ОрВД», основные требования к новому ЦОДу – это высокий уровень безопасности, надежности и управляемости.

Для достижения современных характеристик на объекте были внедрены технологии управления жизненным циклом физической инфраструктуры, включившие инструменты мониторинга, проактивного управления и планирования развития. Основой системы стали продукты StruxureWare Data Center Expert и Data Center Operation.

«И заказчик, и поставщик понимали, что ЦОД нового поколения, соответствующий современным требованиям по надежности, отказоустойчивости и управляемости, невозможен без средств проактивного управления. Поэтому системам мониторинга и планирования уделялось большое внимание с самого начала проекта», – рассказывает Вячеслав Потапов, руководитель направления по работе с заказчиками в Центральном и Южном регионах, подразделение IT Division компании Schneider Electric.

В последнее время все больше заказчиков стараются ориентироваться на моновендорные решения. Их привлекают такие преимущества, как отличная совместимость всех компонентов, максимальная функциональность, сокращение срока поставки, «одно окно» для сервисного обслуживания и пр. Однако на практике далеко не всегда есть возможность реализовать моновендорную инженерную инфраструктуру.

Так получилось и в случае с ЦОДом «Госкорпорации по ОрВД». У предприятия уже была развернута чиллерная система, закуплены внутрирядные кондиционеры. Новый ЦОД требовалось построить с использованием имеющегося оборудования. И надо сказать, что специалисты Schneider Electric с пониманием отнеслись к задаче сохранения уже сделанных заказчиком инвестиций, а решения компании были полноценно интегрированы с элементами других производителей.

Имеющиеся у заказчика кондиционеры отлично вписались в ряд с серверными шкафами Schneider Electric – в проекте использованы шкафы увеличенной глубины AR3300 и AR3340 (всего 12 шкафов). Более того, полученный в результате расстановки шкафов в два ряда «горячий» коридор был закрыт системой контейнеризации (изоляции) коридора EcoAisle.


В данном проекте EcoAisle интегрирована с системой пожаротушения, построенной на основе технических решений отечественного производителя. При срабатывании средств пожаротушения соответствующая информация отражается в системе мониторинга, а потолки EcoAisle автоматически сбрасываются – чтобы пожаротушащее вещество поступило к стойкам с оборудованием.

Система бесперебойного электропитания реализована на базе модульных ИБП Symmetra PX. Резервирование N + 1 выполнено на уровне модулей, которые можно заменять в «горячем» режиме. ИБП установлены внутри рядов шкафов, а вот аккумуляторные батареи (АКБ) вынесены за их пределы. Это связано с большим количеством АКБ. Требование заказчика – обеспечить автономность 45 мин при полной нагрузке. Как поясняет Антон Шувалов, это время необходимо для корректного завершения работы и/или миграции ИТ-приложений.

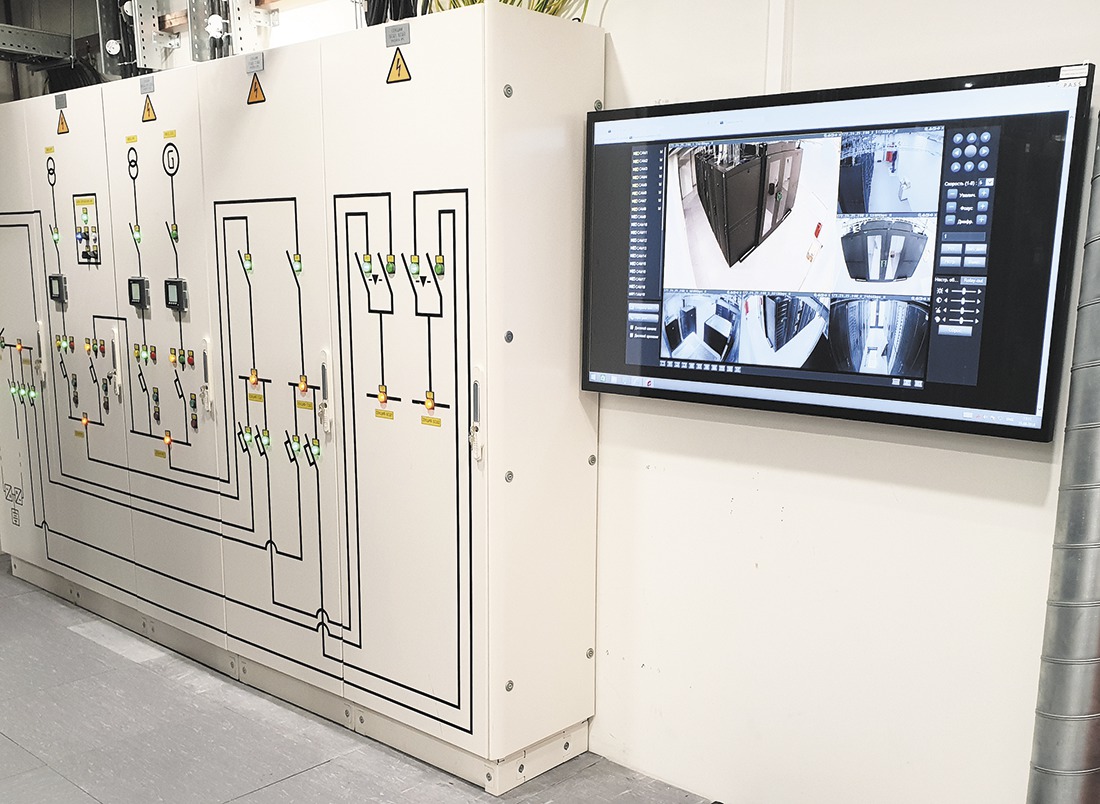

Для создания максимально достоверной картины о состоянии ЦОДа на всех критических элементах установлены необходимые датчики, а активное оборудование объединено в сеть и подключено к системе мониторинга Data Center Expert. Система поддерживает оборудование как Schneider Electric, так и других производителей, что позволяет предоставить инженерной службе единую картину о состоянии инфраструктуры, текущих нагрузках, состоянии систем электроснабжения и охлаждения. В случае возникновения аварийных ситуаций своевременное оповещение (e-mail и голосовое) позволит устранить неполадку в кратчайшие сроки, а затем провести анализ ситуации и причин ее возникновения.

Система Data Center Expert значительно более универсальна, чем большинство иных систем мониторинга и автоматизации, поскольку обеспечивает ряд функций безо­пасности (включает возможности видеонаблюдения и контроля доступа). Так, на данном объекте была использована система управления доступом в серверные шкафы, которая контролируется централизованно. Многие руководители служб эксплуатации отмечают, что это не только ограничивает возможный несанкционированный доступ, но и предотвращает элементарные человеческие ошибки, а также позволяет проводить более полный анализ инцидентов, возникающих на границах зон ответственности ИТ- и инженерных служб.

И конечно, ЦОД не управлялся бы настолько эффективно без внедрения инструментов анализа и планирования Data Center Operation. Набор возможностей Operation позволяет внедрить целый набор регламентов для проведения изменений в ЦОДе – от подбора оптимального места для установки оборудования, инвентаризации, контроля подключений до моделирования отказов и оценки долгосрочной эффективности инфраструктуры.

В ИТ-шкафах установлены интеллектуальные блоки розеток (PDU) с функциями мониторинга – есть возможность посмотреть нагрузку на каждой розетке. Реализована двухлучевая система (2N) – в каждом шкафу по два PDU. В некоторых шкафах, где размещается критичная нагрузка с одним вводом питания, установлены стоечные автоматы ввода резерва (АВР).

Как уже говорилось, в проекте акцент был сделан на мониторинг, проактивное управление и планирование инфраструктуры ЦОДа. «Наше ПО позволяет прописывать, что в ЦОДе уже установлено, где остался резерв, например, по энергетике. Вся информация представляется в удобном для планирования работ виде, – поясняет Вячеслав Потапов. – Если надо разместить новый сервер, ПО «покажет», куда (в какой шкаф) его можно поставить, и «предупредит», куда ставить нельзя».

В новый ЦОД заложены модули StruxureWare, позволяющие в дальнейшем задействовать центральную систему для мониторинга удаленных объектов. Это позволит  вывести всю ИТ-инфраструктуру в единое информационное поле.

Характеризуя решения Schneider Electric, помимо их удобства, функциональности и качества Антон Шувалов отмечает работу компании по локализации производства, что «важно как для “Госкорпорации по ОрВД”, так и для страны в целом». Schneider Electric уже вложила более $1 млрд в российские производственные мощности и продолжает инвестировать. Более 60% продукции, поставляемой российским клиентам, производится в России на шести собственных заводах компании.
